如何更精準的計算弱電系統工程量？有哪些方法？
一個布線的項目如何算工程量？如何算設備材料的用量？這些問題在弱電項目中經常會遇到。
L = 1.1 × (LMAX(最大)+ LMIN(最小))/ 2 + 6
其中：
L：為平均每個信息點用線量；LMAX：為最遠的信息插座離樓層管理間的距離；LMIN：為最近的信息插座離樓層管理間的距離；6：為端對容差(主要考慮到施工時線纜的損耗、線纜布設長度誤差等因素)，其中10%為備用余量。
一箱網線可布置的信息點數量 n=305 / L ( n 取整數，省去小數點后面的數字)
本工程使用線纜箱數：
線纜箱數 = 數據點總數量 / n*1.1(考慮到線材布放的損耗及留有一定的余量)
當然也可以使用電纜長總和來計算所需電纜箱數。
總共所需電纜箱數=各層電纜長總和/305米*1.1 (1.1考慮的是留有一定的余量)
注意：
1、總點數=數據+語音
還有一點請注意網線的數量一般為300米左右，不到305米，如果這個工程線纜數量比較大的時候，這個也有考慮。比如穿線設備端預留的線纜長度，也要綜合考慮，這個也會根據您的施工隊伍的整體施工工藝來判斷。
2、模塊的計算：為信息點的數量;3、雙口面板的數量：總點數/2;4、48口配線架的計算：
總點數/48，如果有子配線間應分別計算，即各自覆蓋的信息點數/48，然后相加。
5、機柜跳線：
從配線架跳接到交換機的跳線+交換機之間的級聯線。
6、RJ45頭：
(機柜跳線+工作站跳線)×2×1.1;
7、RJ45頭護套：為RJ45頭的數量;
8、三類大對數的數量：
從弱電井通過橋架到機房的距離+富裕量(大一些，因為大對數不能連接的);
9、110DW2-100FT配線架(2U)：一個為100對;
10、110過線槽：與110配線架的數量一致;
弱電產品精選弱電報價學習視頻及案例參考小程序
11、110背板(4U)：
110DW2-100FT配線架數量/2;
12、110C4連接塊(每包10個)：
110DW2-100FT配線架為100對，即100部電話，它由四部分組成，每一部分為25對，即由5個C4連接塊和1個C5連接塊組成(5×4+1×5=25)，也就是說，100對大對數需要20個C4連接塊和4個C5連接塊。
13、電話跳線(盤/100米)：每根電話跳線需要1.5米。
14、RJ11頭：
有電話的數量決定，如200部電話(200對大對數)需要200個RJ11頭(另一端直接打在RJ11配線架上);

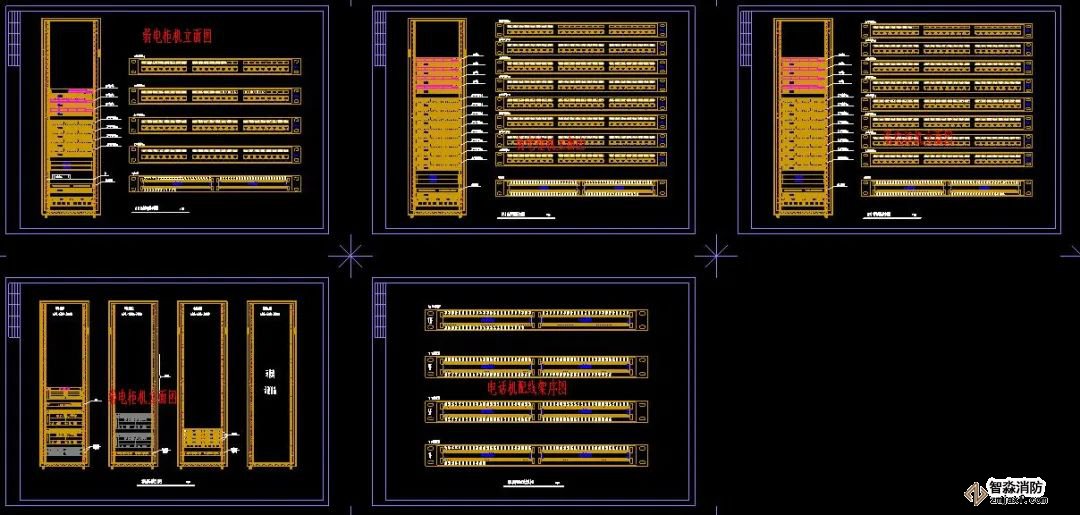

15、42U機柜能放多少設備：
計算48口配線架、線管理器，RJ11配線架、交換機、服務器等的高度(U);
例如：某牌子42U標準機柜，能放的最多可達18臺20服務器。為什么是20臺，1U服務器與1U服務器之間要留下散熱的空間，同時機柜里面要放1臺交換機，也需要2U的空間。
如果是2U的服務器一般就能入10臺左右，再加上要放置交換機，路由器等設備。
16、核心機房設備間子系統為光纖時：
◆光纖配線架：=管理間數*光纖芯數
◆光纖跳線(ST-LC)：=管理間數*光纖芯數
◆確定是否超長?如超長，應在何處設置子配線間，幾個?如有子配線間，那么交換機的數量也相應有變化。
◆確定路由的走向。
首先我們計算出580根6類線截面積是多少：30.1754mm2*580=17501.73mm2。
由于利用率不能超過40%，17501.73mm2/40%=43754.3mm2，所以橋架的總橫截面積要大于43264.1mm2。
所以最接近的橋架型號是150*300 、200*300、100*600等型號。
常用標準橋架有：300×100，200×100，100×100，100×50，50×50，其它型號橋架可以定做。
3、角鋼(30×30)的計算：
4、龍骨(75×45)的計算：
5、底盒(86×86)的計算：底盒的數量=一般為總點數/2
吊裝施工線纜和管材的計算比較直接，就是按照圖紙計算，在最后的設備端預留30cm-100cm不等，看你最后的安裝設備及設備位置。
沿頂板安裝線纜和管材一定要看一下，是不是要過梁，這個就不能按照圖紙計算了，要綜合考慮現場施工的條件，計算線纜和管材的數量。
還有就是關于垂直部分和水平部分的計算，尤其在是在弱電井內的線纜計算，首先要看樓層高度，再者就是弱電井設備安裝位置距離橋架的距離，綜合考慮，綜合計算。
