看懂消防圖紙還需了解以下知識：

1、消防工程圖紙一般分為給排水（自動噴淋、消火栓、氣體滅火）和電氣（火災自動報警）兩部分，有時建設方會安排消防公司做防排煙。

2、消防預算根據專業分類，特定的設備安裝費用在消防安裝定額里都能找到，比如噴頭、水噴淋管道、支吊架、消火栓、報警閥、探頭、模塊、報警設備等。其它通用部分可以套用相應專業定額，如消火栓管道安裝套用給排水管道定額，泵房管道安裝套用工業管道定額，消防泵安裝套用機械設備安裝定額，閥門法蘭安裝套用工業管道定額，報警部分的線管安裝套用電氣安裝定額等。

3、材料的算法：設備數量按圖數即可，管道、線管要自己完善。

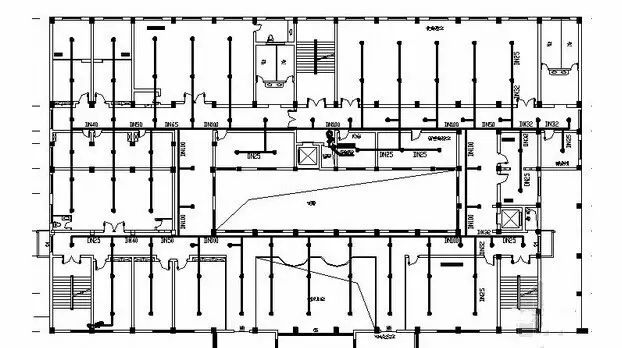

根據系統圖結合平面圖看每層管線走向。一般先找到進入點，再按系統管線的布置找每一層平面圖的具體位置。一般在系統圖上看管線連接和管線規格，在平面圖電氣回路處看線的標識。

一般線纜字母前面的數字表示根數，后面的數字表示一根線纜由幾芯組成，如上面的2*1mm²，表示由兩芯1mm²導線組成一根線纜。電纜的符號標識還有很多，例如，(ZR阻燃）,(NH耐火）,(WDZ低煙無鹵)等，不同標識價格不同，作用也不同。
