海灣8305廣播模塊兩種接線方式
海灣8305廣播模塊兩種接線方式

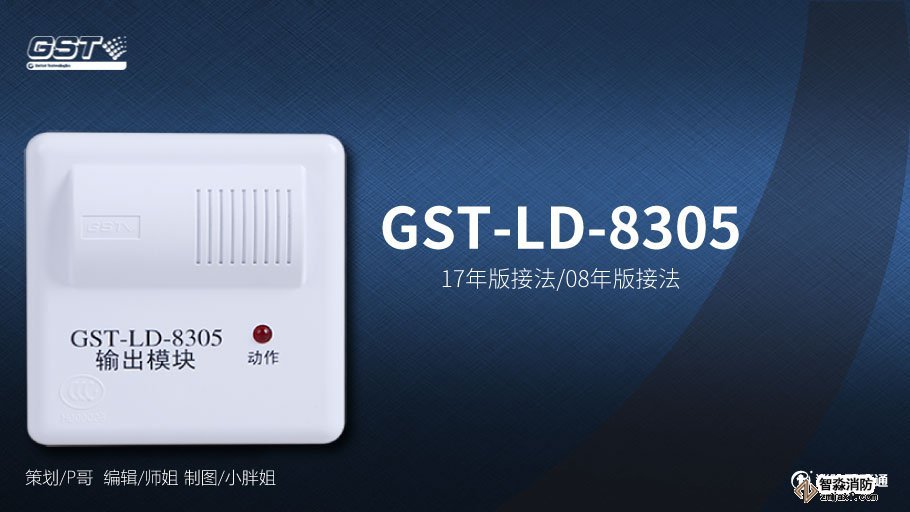

海灣GST-LD-8305輸出模塊（廣播/揚聲器模塊）用于總線制消防廣播系統中正常廣播和消防廣播間的切換。模塊在切換到消防廣播后自回答，并將切換信息傳回火災報警控制器，以表明切換成功。

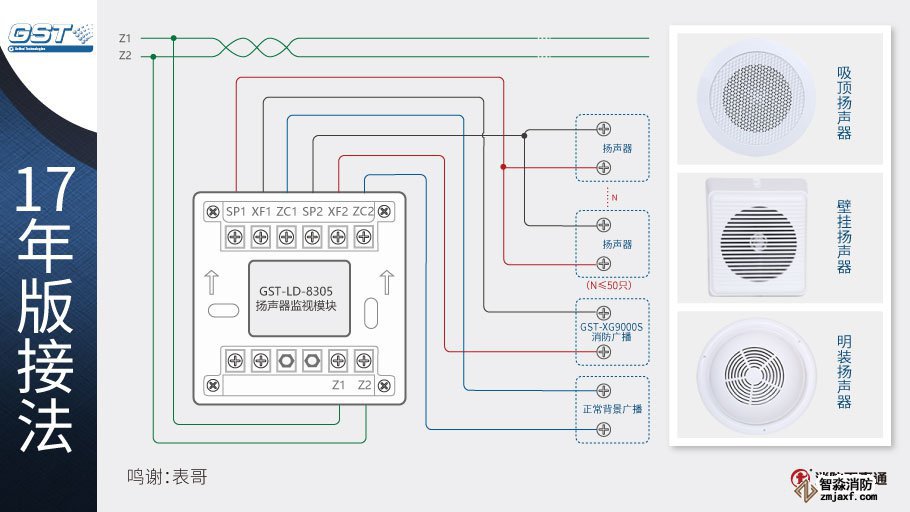

海灣GST-LD-8305輸出模塊（廣播/揚聲器模塊）接入正常廣播線，需要在正常廣播線和GST-LD-8305模塊之間串接兩個250V-22μF雙極性鋁電解電容器。

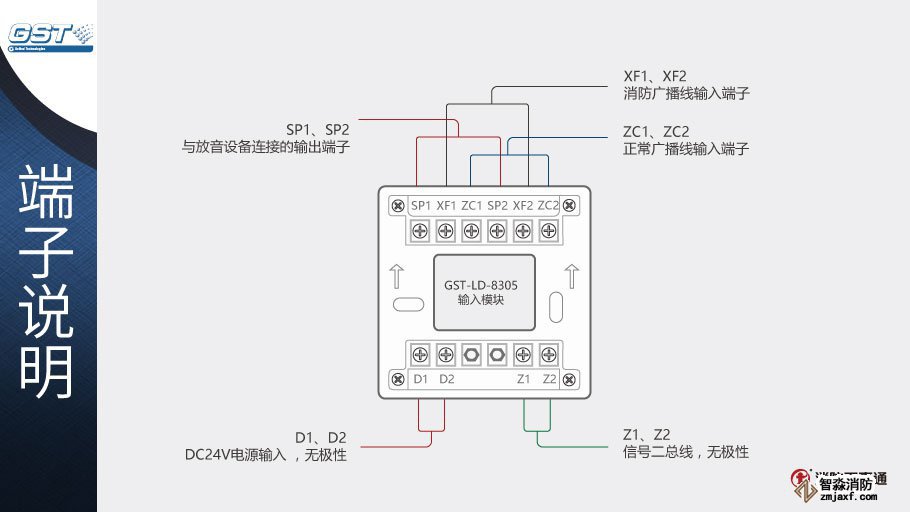

1、無極性信號二總線采用阻燃RVS雙絞線，截面積≥1.0mm²。
2、DC24V電源二總線采用阻燃BV線，截面積≥1.5mm²。
3、正常廣播線ZC1、ZC2，消防廣播線XF1、XF2及放音設備的連接線SP1、SP2均采用阻燃BV線，截面積≥1.0mm²。
