T形走道和回形（環形）走道，是消防安全疏散設計中不可回避的問題，本文闡述基本原則及相關要求：

1、T形走道的每個出口方向，均應能到達安全出口。

2、倒T形走道的疏散形式，應予禁止。

3、特殊形式的T形疏散走道，應嚴格控制疏散距離。

4、沒有安全出口的回形（環形）疏散路線，不應采用。

5、典型錯誤示例！

6、疏散指示標志和排煙系統的設置要求。

一、T形走道的每個出口方向，均應能到達安全出口：

1、圖示1所示的T形走道，每個疏散方向均應能到達安全出口：

（圖示1）

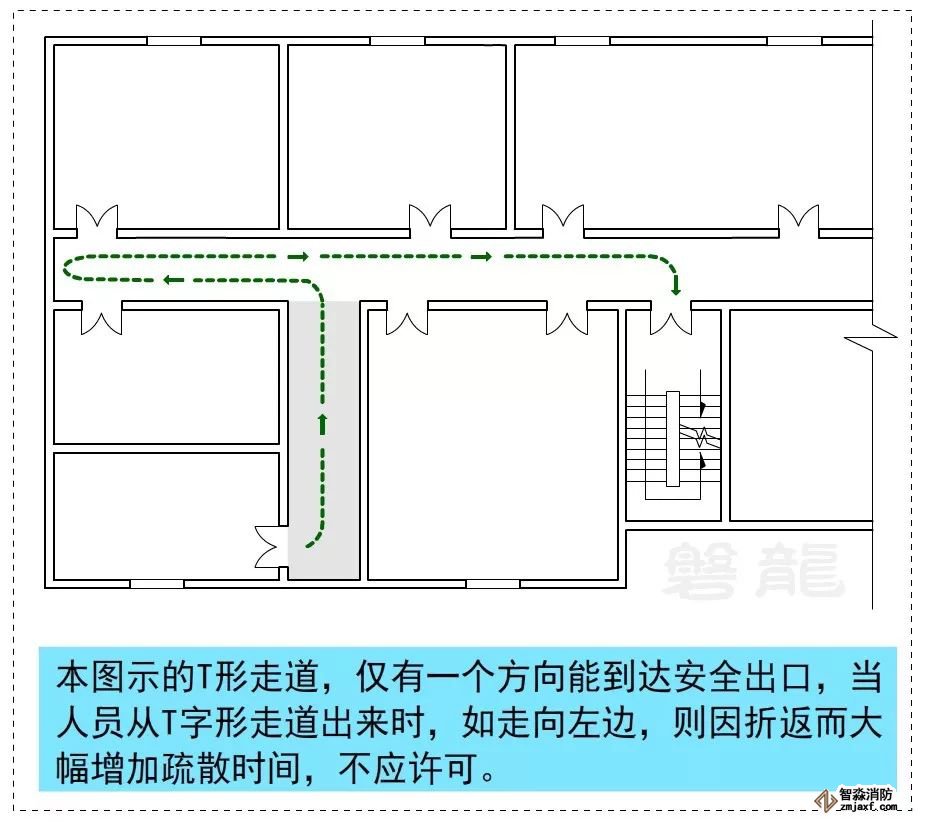

2、圖示2所示的T形走道，僅有一個方向能到達安全出口，當人員從T字形走道出來時，如向左邊疏散，則因折返而大幅增加疏散時間，不應許可。確有需要時，應按袋形走道處理，并按最不利情況下的折返長度復核安全距離，參見圖示3。

（圖示2）

（圖示3）

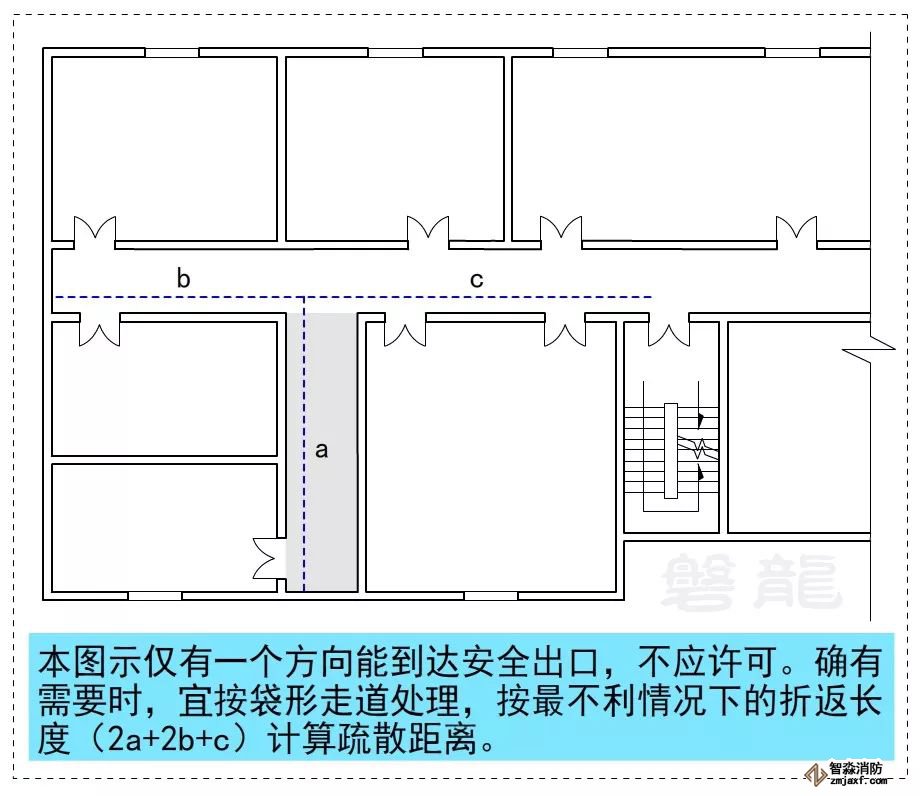

注：本圖示僅有一個方向能到達安全出口，不應許可。確有需要時，宜按袋形走道處理，按最不利情況下的折返長度（2a+2b+c）計算疏散距離。比如，一二耐火等級的高層教學建筑：（2a+2b+c）≤15m。

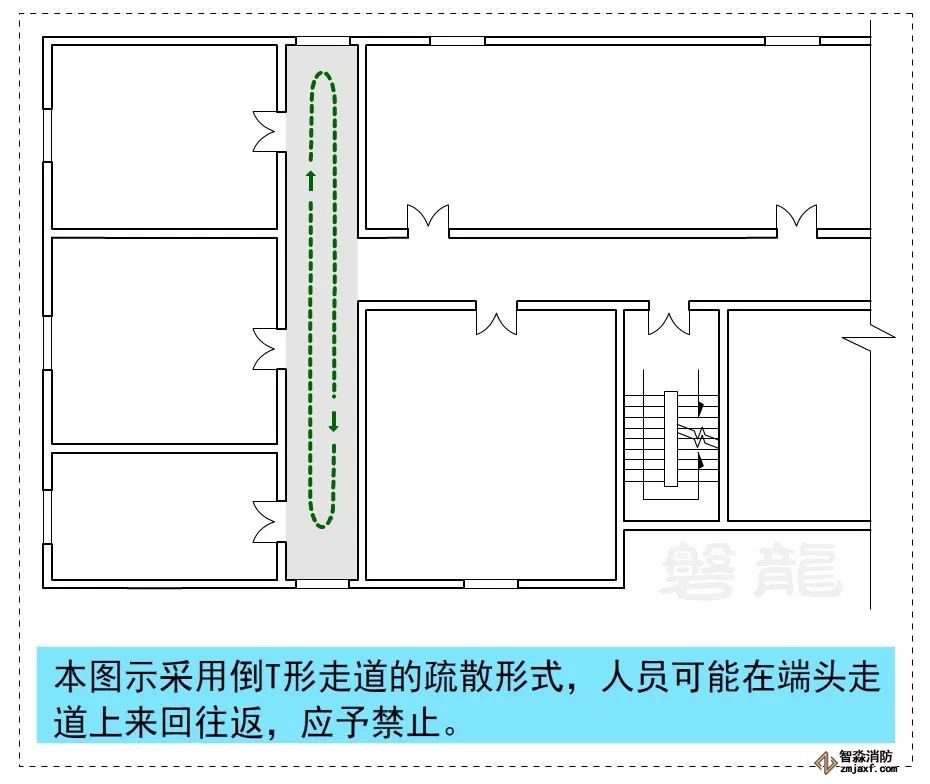

圖示4中，出現了倒T形走道的疏散形式，人員可能在端頭的走道上來回往返，應予禁止。

（圖示4）

三、特殊形式的T形疏散走道，應嚴格控制疏散距離：

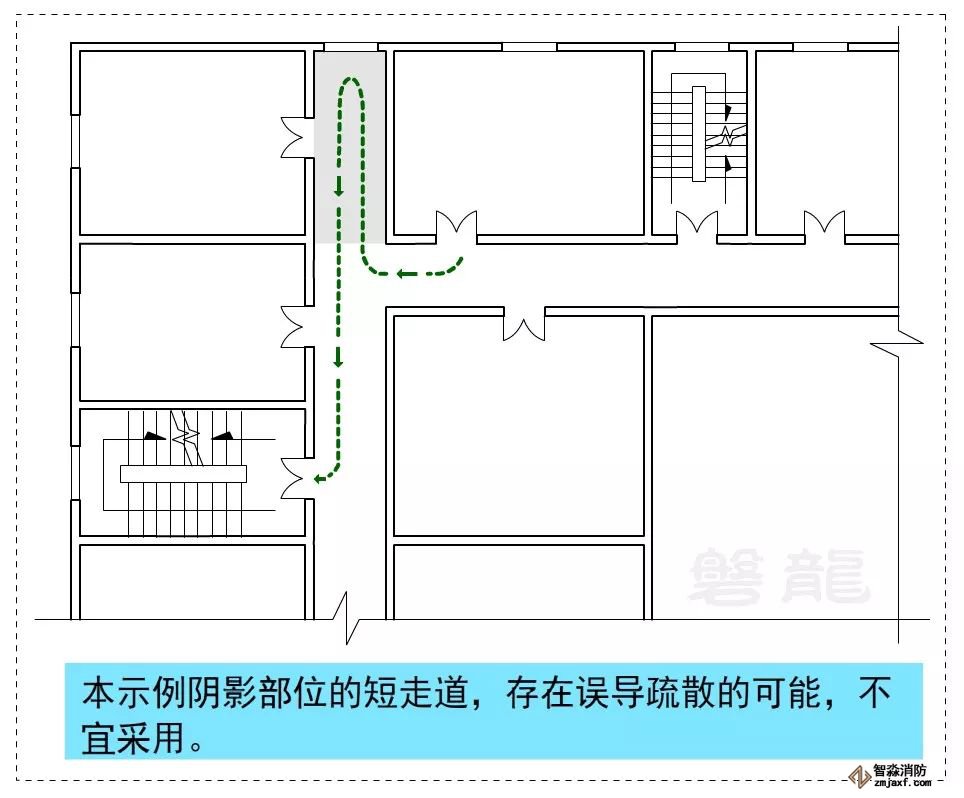

圖示5類似的疏散走道，陰影部位的短走道，存在誤導疏散的可能，不宜采用。確需采用時，應按直線方向行走的疏散習慣，保證a

注：這種疏散通道的形式較多出現。

（圖示5）

（圖示6）

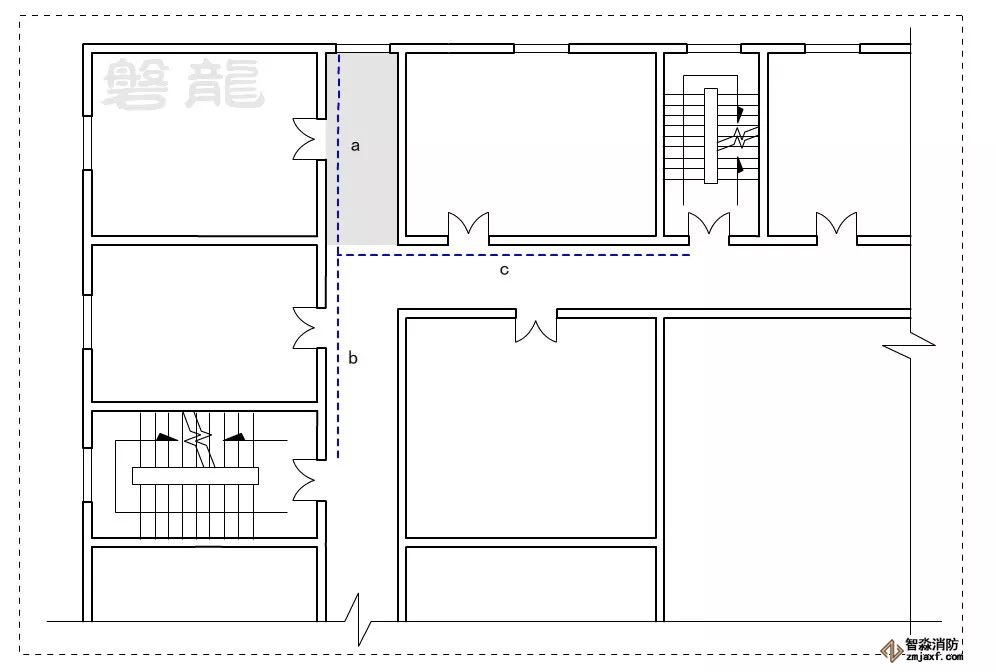

注：本圖示5、圖示6的陰影部位走道，不宜采用。確需采用時，應按直線方向行走的疏散習慣，保證a具體疏散距離要求，應參照《建筑設計防火規范》5.5.17圖示2處理，同時參照相關專題“圖示修正：丁字形走道-安全疏散方案及應用”處置。

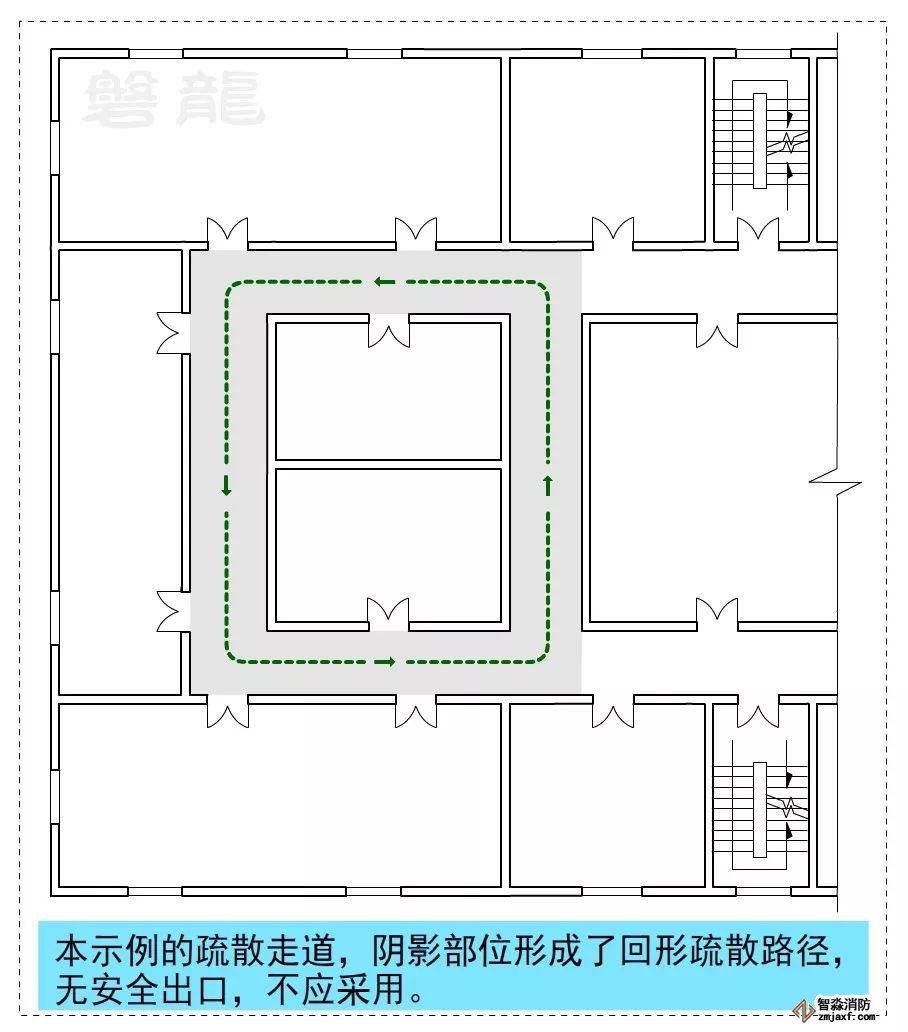

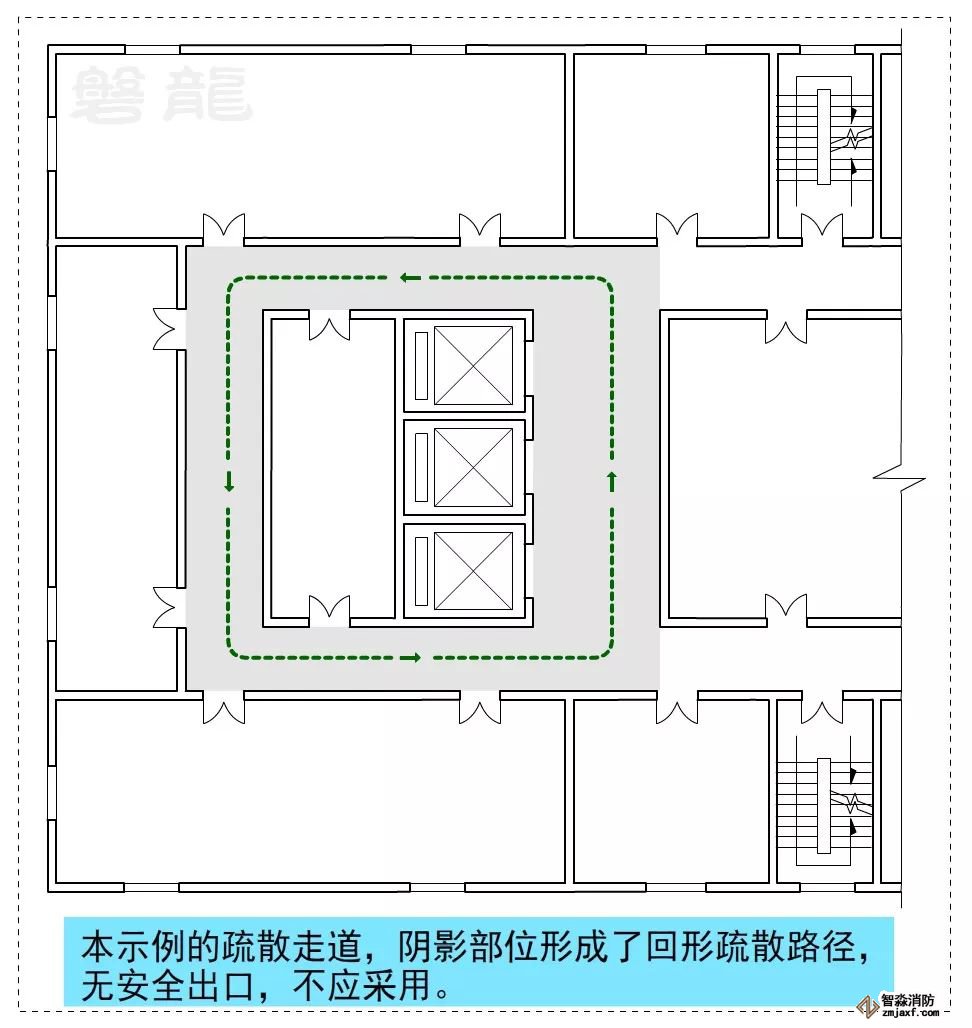

圖示7、圖示8所示的疏散走道，示例部位形成回形疏散路徑，沒有安全出口，不應采用。

（圖示7）

（圖示8）

圖示9的方案，上部區域形成了無安全出口的環形通道，不應許可。下部左右兩側形成T形路徑，不宜采用。

（圖示9）

六、疏散指示標志和排煙系統的設置要求：

對于T字形或回形疏散走道，必須輔以正確的疏散指示標志和應急照明系統，對于設置機械排煙系統的疏散走道，排煙口的設置宜使煙流方向與人員疏散方向相反。

1、疏散走道的疏散指示標志設置要求：

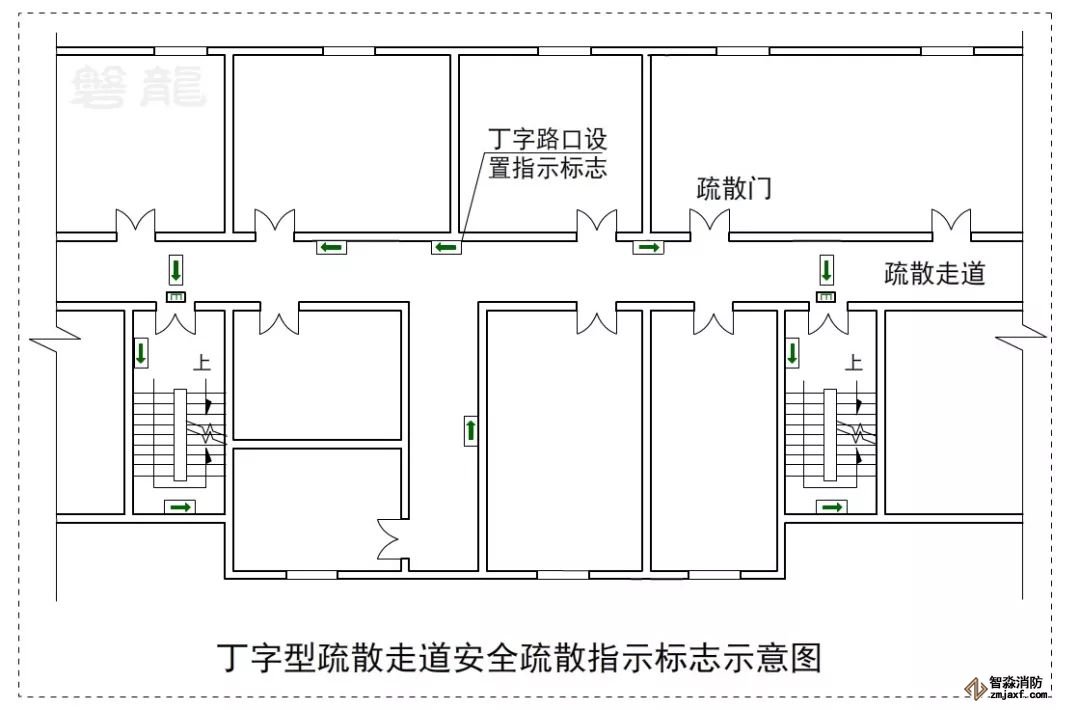

疏散走道的疏散指示標志設置，應與對應的疏散路徑相對應，疏散指示標志應指向最近的疏散路徑。圖示10的丁字形路口，需增設指示標志，指向疏散距離較短的方向：

（圖示10）

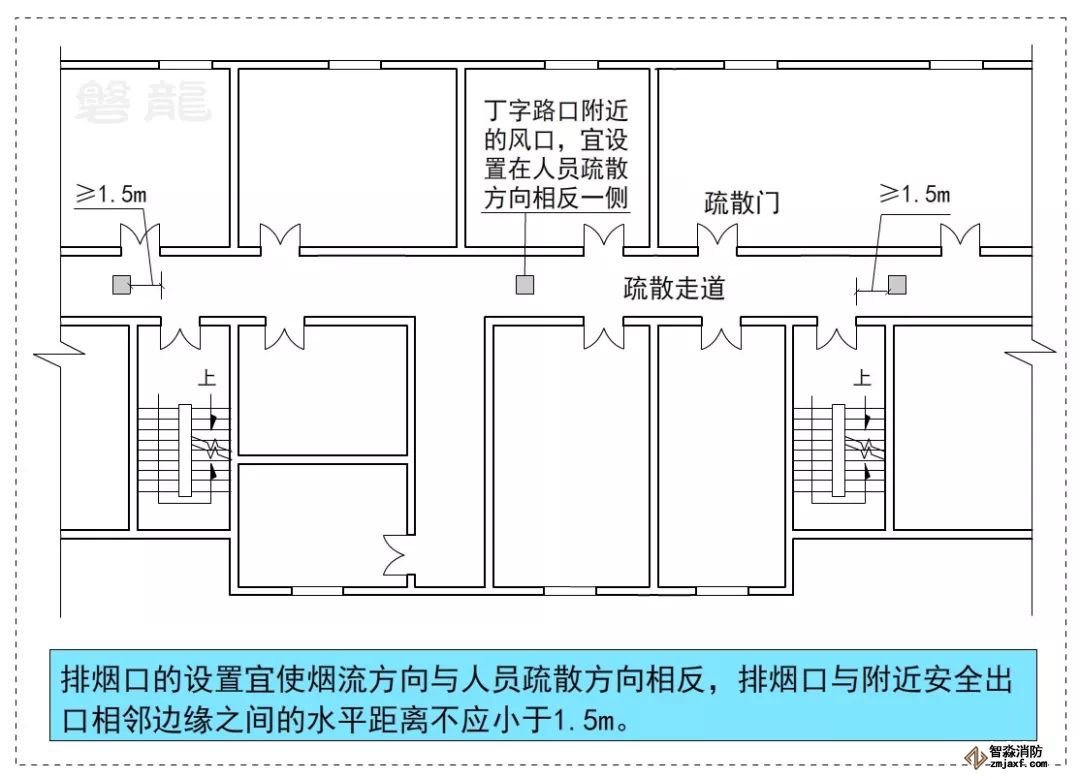

對于設置機械排煙系統的疏散走道，排煙口的設置宜使煙流方向與人員疏散方向相反，排煙口與附近安全出口相鄰邊緣之間的水平距離不應小于1.5m。圖示11的丁字形路口設置的排煙口，應設置在疏散距離較長的一側，使煙流方向與人員疏散方向相反：

（圖示11）
