序號

故障類別

故障現象

修復方法

1

總線干線斷路

1現場設備指示燈全部為熄滅狀態；

2防火門監控器故障頁面顯示“總線故障”。

3防火門監控器上對應故障線路電壓輸出正常。

1查看竣工圖紙，確定故障線路分布；

2通過使用萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。

2

總線支線斷路

1某一區域現場設備指示燈全部為熄滅狀態，其它區域現場設備指示燈正常；

2防火門監控器上顯示有規律的編碼設備故障。

3該區域的短路隔離器未動作。

1查看竣工圖紙，故障設備的編碼，確定故障區域內故障線路分布及斷線區域；

2通過萬用表測試總線干線電壓的方法，確定線路斷路的位置，并進行連接修復。

3

總線干線短路

1現場設備指示燈全部為熄滅狀態；

2防火門監控器故障頁面顯示“總線故障”。

3防火門監控器上對應故障線路電壓輸出“0V”。

1查看竣工圖紙，確定故障線路分布；

2將故障線路從防火門監控器上拆下，通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復。

4

總線支線短路

1現場某區域設備指示燈全部為熄滅狀態；

2防火門監控器上顯示有規律的編碼設備故障。

3故障區域總線隔離器“啟動”。

1查看竣工圖紙，確定故障線路分布及總線隔離器的位置；

2斷開故障區域的總線隔離器

3通過使用萬用表測試線路通斷的方式，采用分段查找的方法確定短路點的位置，將短路點斷開進行修復

5

總線接地

1防火門監控器上顯示“總線故障”或“接地故障”

2 防火門監控器上反復報出同一設備“器件故障”

3 現場設備指示燈全部熄滅

因總線接地時情況較復雜，現象可能是以上1種或幾種

1查看竣工圖紙，確定故障線路或故障器件所在線路的分布；

2斷開防火門監控器與故障線路的連接；

3通過使用萬用表測試通信線路與地線電阻的方式，采用分段查找的方法確定接地點的位置，將接地點斷開進行修復。

總線與地線間的阻值需滿足產品說明書的要求，說明書中要求的阻值不小于20MΩ。

6

24V電源線與常開防火門監控模塊間線路故障

1防火門監控器上顯示“24V故障”

2現場設備指示燈全部正常

1查看竣工圖紙，確定故障線路或故障器件所在線路的分布；

2斷開防火門監控器或直流消防電源與故障線路的連接；

3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。

7

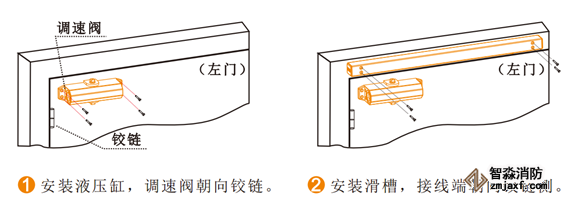

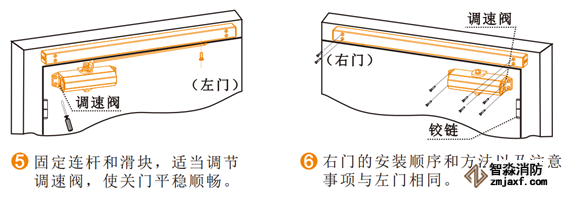

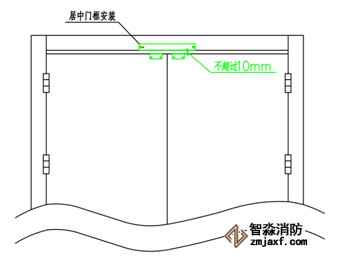

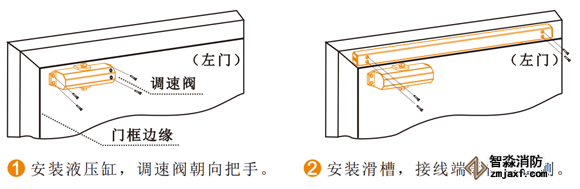

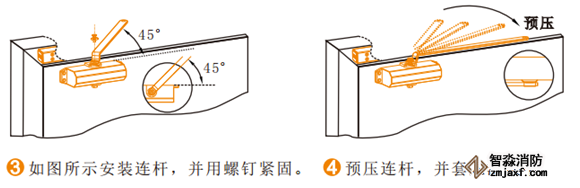

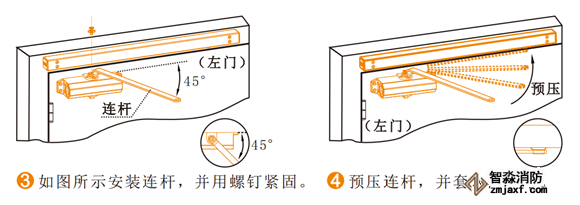

防火門監控模塊與電動閉門器間線路故障

1防火門監控器上顯示“輸出故障”

2現場設備指示燈全部正常

1查看竣工圖紙，確定故障線路或故障器件所在線路的分布；

2斷開防火門監控器或直流消防電源與故障線路的連接；

3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。

8

防火門監控模塊與門磁開關線路故障

1防火門監控器上顯示“輸入故障”

2現場設備指示燈全部正常

1查看竣工圖紙，確定故障線路或故障器件所在線路的分布；

2斷開防火門監控器或直流消防電源與故障線路的連接；

3通過使用萬用表測試線路故障地點的位置，將故障點斷行修復。
