熱氣溶膠預制滅火系統設計規范
3.5.1 熱氣溶膠預制滅火系統的滅火設計密度不應小于滅火密度的1.3倍。
3.5.2 S型和K型熱氣溶膠滅固體表面火災的滅火密度為100g/m³。
3.5.3 通訊機房和電子計算機房等場所的電氣設備火災，S型熱氣溶膠的滅火設計密度不應小于130g/m³。
3.5.4 電纜隧道（夾層、井）及自備發電機房火災，S型和K型熱氣溶膠的滅火設計密度不應小于140g/m³。
3.5.5 在通訊機房、電子計算機房等防護區，滅火劑噴放時間不應大于90s，噴口溫度不應大于150℃;在其他防護區，噴放時間不應大于120s，噴口溫度不應大于180℃。
3.5.6 S型和K型熱氣溶膠對其他可燃物的滅火密度應經試驗確定。
3.5.7 其他型熱氣溶膠的滅火密度應經試驗確定。
3.5.8 滅火浸漬時間應符合下列規定：
1 木材、紙張、織物等固體表面火災，應采用20min；
2 通訊機房、電子計算機房等防護區火災及其他固體表面火災，應采用10min。
3.5.9 滅火設計用量應按下式計算：
式中 W——滅火設計用量；
C2——滅火設計密度（kg/m³）；
V——防護區凈容積（m³）；
Kv——容積修正系數。V＜500m³，Kv＝1.0；500m³≤V＜1000m³，Kv＝1.1；V≥1000m³，Kv＝1.2。
圖7 熱氣溶膠滅火系統
智淼君安（江蘇）消防工程技術有限公司http://www.hbwanlei.com/
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.hbwanlei.com/；海灣消防服務熱線：4006-598-119
3.5.2 S型和K型熱氣溶膠滅固體表面火災的滅火密度為100g/m³。
3.5.3 通訊機房和電子計算機房等場所的電氣設備火災，S型熱氣溶膠的滅火設計密度不應小于130g/m³。
3.5.4 電纜隧道（夾層、井）及自備發電機房火災，S型和K型熱氣溶膠的滅火設計密度不應小于140g/m³。
3.5.5 在通訊機房、電子計算機房等防護區，滅火劑噴放時間不應大于90s，噴口溫度不應大于150℃;在其他防護區，噴放時間不應大于120s，噴口溫度不應大于180℃。
3.5.6 S型和K型熱氣溶膠對其他可燃物的滅火密度應經試驗確定。
3.5.7 其他型熱氣溶膠的滅火密度應經試驗確定。
3.5.8 滅火浸漬時間應符合下列規定：
1 木材、紙張、織物等固體表面火災，應采用20min；
2 通訊機房、電子計算機房等防護區火災及其他固體表面火災，應采用10min。
3.5.9 滅火設計用量應按下式計算：
C2——滅火設計密度（kg/m³）；
V——防護區凈容積（m³）；
Kv——容積修正系數。V＜500m³，Kv＝1.0；500m³≤V＜1000m³，Kv＝1.1；V≥1000m³，Kv＝1.2。
條文說明
3.5.9 熱氣溶膠滅火系統由于噴放較慢，因此存在滅火劑在防護區內擴散較慢的問題。在較大的空間內，為了使滅火劑以合理的速度進行擴散，除了合理布置滅火裝置外，適當增加滅火劑濃度也是比較有效的辦法，所以在設計用量計算中引入了容積修正系數Kv，Kv的取值是根據試驗和計算得出的。
下面舉例說明熱氣溶膠滅火系統的設計計算：
某通訊傳輸站作為一單獨防護區，其長、寬、高分別為5.6m、5m、3.5m，其中含建筑實體體積為23m³。
1）計算防護區凈容積
下面舉例說明熱氣溶膠滅火系統的設計計算：
某通訊傳輸站作為一單獨防護區，其長、寬、高分別為5.6m、5m、3.5m，其中含建筑實體體積為23m³。
1）計算防護區凈容積
V=（5.6×5×3.5）－23＝75（m³）
2）計算滅火劑設計用量
依據本規范，
依據本規范，
C2取0.13kg/m³，Kv取1，則：
W=0.13×1×75＝9.75 （kg）
3） 產品規格選用
依據本規范第3.2.1條以及產品規格，選用S型氣溶膠滅火裝置10kg一臺。

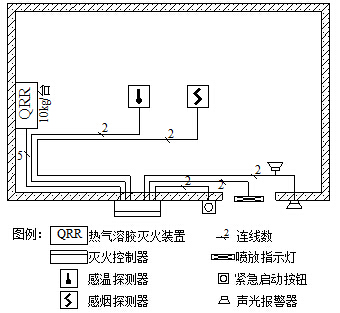

4）系統設計圖
依據本規范要求配置控制器，探測器等設備后的滅火系統設計圖如下：
依據本規范第3.2.1條以及產品規格，選用S型氣溶膠滅火裝置10kg一臺。
4）系統設計圖
依據本規范要求配置控制器，探測器等設備后的滅火系統設計圖如下：
圖7 熱氣溶膠滅火系統
海灣消防安全有限公司主營：GST海灣消防報警設備銷售,消防工程施工改造，氣體滅火、電氣/漏電火災、消防水系統施工安裝,售后維修保養,檢測,調試,海灣消防網站：http://www.hbwanlei.com/；海灣消防服務熱線：4006-598-119
