海灣ZD-02直控盤終端器
一、海灣ZD-02直控盤終端器概述
海灣ZD-02直控盤終端器（以下簡稱終端器），主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的GST-LD-KZ08H直控盤配合使用。
二、ZD-02直控盤終端器特點
1.ZD-02提供一組常開觸點、一組常閉觸點，使直控盤與被控設備電氣隔離；
2.實現啟?？刂?、向直控盤提供反饋信號；
3.ZD-02終端器本身提供對外接線，便于現場接線。
三、ZD-02直控盤終端器技術特性
| 工作電壓 | 工作電壓：DC24V；允許范圍：DC20V～DC28V |
| 工作電流 | 監視電流≤4.5mA；動作電流≤26mA |
| 輸出容量 | 5A ，AC220V 或 5A ，DC24V； |
| 線制 | 與直控盤采用二線制連接；與現場設備采用六線連接，其中有四根線用于被控設備的啟停操作，其余兩線用于接收回答信號 |
| 使用環境 | 溫度：-10℃～55℃；相對濕度≤95%，不凝露 |
| 外形尺寸 | 68mm×64mm×26.5mm |
| 外殼防護等級 | IP30 |
| 殼體材料和顏色 | 阻燃 ABS，瓷白 |
| 重量 | 約 116g（帶連接線） |
四、海灣ZD-02直控盤終端器結構特征

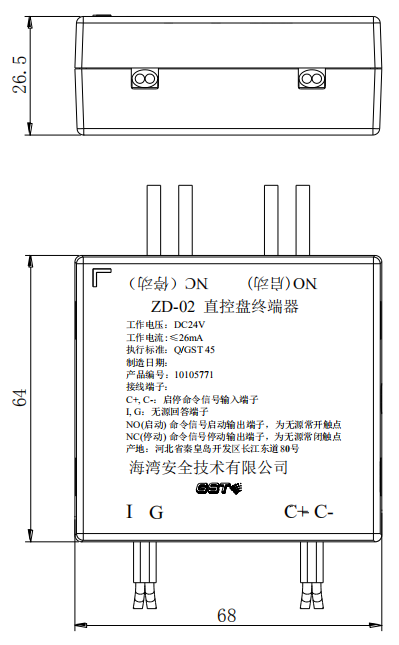

終端器外形示意圖如下圖所示：
ZD-02外形示意圖
五、ZD-02直控盤終端器安裝與布線
警告：安裝設備之前，請切斷回路的電源。
1.安裝前應首先檢查外殼是否完好無損，標識是否齊全。
2.終端器采用明裝方式，將終端器外接線按標識及接線說明和外部相應電氣線纜連接。根據現場環境將終端器固定在合適位置即可。
接線說明如下：
C+、C-：啟停命令信號輸入端子；
I、G：無源常開回答信號輸入端子；
以上為弱電端子；
NO(啟動)：啟動命令信號輸出端子，為無源常開觸點；
NC（停動）：停動命令信號輸出端子，為無源常閉觸點。
4.布線要求：各外接線建議采用RV線，導線截面≥1.5mm2。
六、ZD-02直控盤終端器應用方法

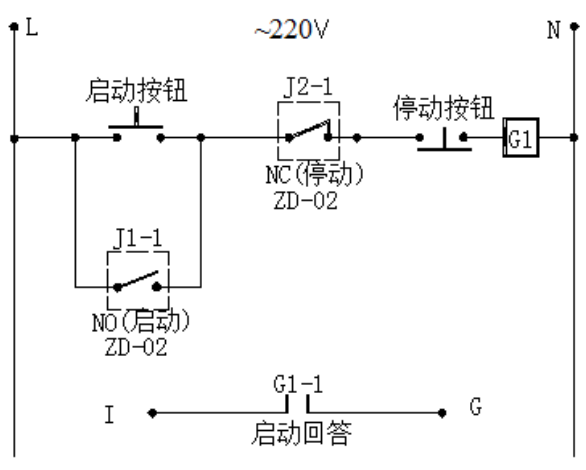

利用一個終端器可完成對交流設備的啟停控制，如下圖所示。
控制交流型設備示意圖
