海灣LD-FB-600 型單節琴臺柜接線安裝技術
海灣LD-FB-600 型單節琴臺柜接線安裝技術
特點
海灣LD-FB-600 型單節琴臺柜與立式控制柜功能相同，也可根據工程需要靈活配置各種控制盤，還可
安裝 CRT 彩色顯示系統。必要時，可與其它類型琴臺柜組合使用，而且外形美觀，易于操作。琴臺
柜底板上開有進線孔，并配有橡膠墊，穿線時將線穿過橡膠墊，以便起到密封、防水、防鼠的作用。
主要技術指標
（1）材料內外表面均進行噴塑處理。
（2）面板尺寸：484mm×534mm（12U），相當于 3 塊 4U 標準盤的空間，可以安裝一套彩色顯示系
統。
（3）外形尺寸：545mm×863mm（包括臺面）×1273mm。
外形示意圖

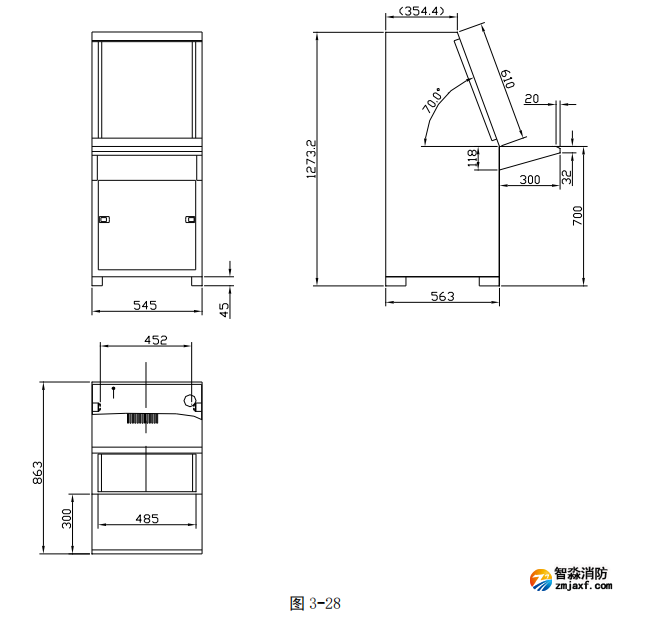

海灣LD-FB-600 型單節琴臺柜外形示意圖如圖 3-28：
常用配件空間尺寸參見 LD-1000A2 型立式控制柜的相關內容。
