HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具

一、 海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具（地面安裝）概述

        HW-BLJC-1LEI0.3W-VN557標志燈通常安裝于室內，具有以下工作狀態：1 常亮—正常狀態； 2 閃亮或定向閃亮—應急狀態；3 定向—雙向標志燈指向一側； 4 熄滅—指示關閉。

        HW-BLJC-1LEI0.3W-VN557標志燈通過信號總線接入應急照明分配電裝置；受應急照明控制器的控制及管理。HW-BLJC-1LEI0.3W-VN557標志燈采用電子編碼方式，可通過海灣消防公司生產的 GST-BMQ-2 型電子編碼器進行現場編碼。

二、海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具（地面安裝）技術參數

1. 工作電壓：信號總線電壓：36V；允許范圍：20V～36V；

2. 光源類型，應急時間：LED，不小于 90min，應急時間由集中電源的配置確定。

3. 故障檢測：光源出現短路、斷路時，標志燈發送故障信號。

4. 閃光頻率：1Hz±10%

5. 編碼方式：采用電子編碼方式，占用一個地址

6. 使用場所：室內

7. 使用環境：溫度：0℃～+55℃ 相對濕度≤95%，不凝露

8. 殼體材料和顏色： φ230mm：不銹鋼（本色）+鋁合金（白色）+玻璃（銀色）

φ180mm：不銹鋼（本色）+鋁合金（黑色）+玻璃（銀色）

φ159mm：不銹鋼（本色）+鋁合金（黑色）+玻璃（銀色）

9. 重量：φ230mm 尺寸大約 2.2kg；φ180mm 尺寸大約重 1.4kg；φ159mm 尺寸大約 1.3kg

10. 防護等級：IP67

11. 執行標準：GB 17945-2010

三、海灣HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具（地面安裝）結構特征

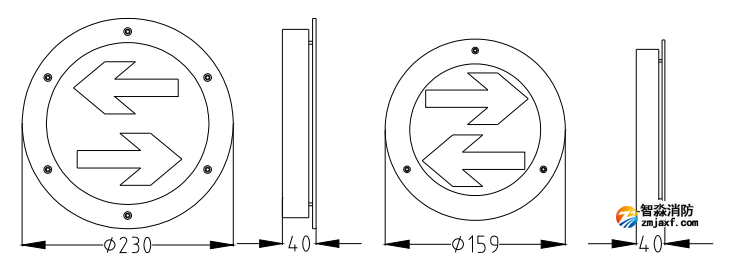

1. N55x 標志燈為玻璃面板，有直徑為 230mm、180mm、159mm 三個個尺寸。230mm 直徑與 159mm 直徑地埋燈外形示意圖如圖所示，以雙向?yàn)槔?/p>



   2. N500 標志燈工作原理：標志燈正常處于常亮狀態，當發生緊急情況時，轉入應急狀態，應急狀 態時閃亮，雙向標志燈不能使用通道的指向時可以單獨關閉。

   四、HW-BLJC-1LEI0.3W-VN557集中電源集中控制型消防應急標志燈具安裝與接線

   警告：安裝設備之前，請切斷回路的電源。電線接頭需要進行防水、絕緣處理。

    安裝：  面板為 φ230mm 的燈具：

    HW-BLJC-1LREI0.5W-N550（玻璃面板雙向），HW-BLJC-1LEI0.3W-N551（玻璃面板單向）。

   地面開孔尺寸為φ205，深 55mm。  燈具標配預埋盒為塑料材質。

   面板為 φ159mm 的燈具：

   HW-BLJC-1LREI0.5W-N552（玻璃面板雙向），HW-BLJC-1LEI0.3W-N553（玻璃面板單向）。

   地面開孔尺寸為φ160，深 51mm。  燈具標配預埋盒為塑料材質。

   面板為 φ180mm 的燈具：

    HW-BLJC-1LREI0.5W-N554（玻璃面板雙向）、HW-BLJC-1LEI0.3W-N555（玻璃面板單向）。

   地面開孔尺寸為φ160，深 51mm。  燈具標配預埋盒為塑料材質。

   步驟說明：

    1、地面安裝位置開孔，開孔完成后用發泡膠固定預埋盒。注意：預埋盒上表面與地面平齊， 預埋盒內無雜物，塑料預埋盒無方向要求，金屬預埋盒安裝時預埋盒上的箭頭指向疏散方向。

     2、接線時請使用防水膠帶進行防水處理，防水膠帶外還需纏繞電工膠帶防止防水膠帶被破壞。

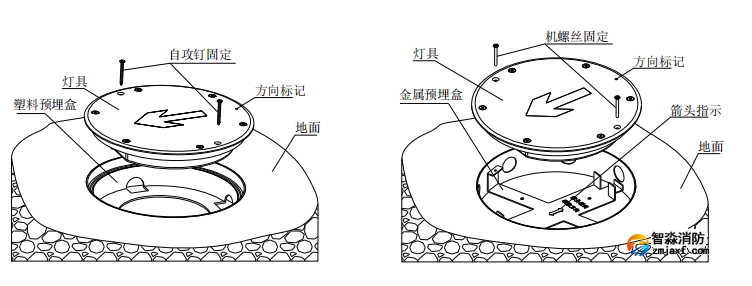

     3、接線完成后將燈具裝入預埋盒內，調整燈具指示方向后用固定螺釘固定燈具。注意：為防 止腐蝕性液體進入預埋盒內造成殼體腐蝕，建議燈具與預埋盒的接縫處使用密封膠密封。箭頭標 志應指向疏散方向，同一支路上的燈具方向標記點位置應相同。如圖所示，左圖為塑料預埋 盒安裝方式，右圖為金屬預埋盒安裝方式。

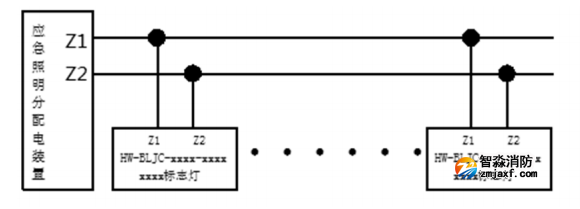

   接線說明如圖：




白色電纜：信號總線，無極性，對應分配電裝置的 Z1，Z2；

 推薦使用截面積≥2.5mm2 的 RV 型銅線。布線應與動力電纜、高低壓配電電纜等

  不同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽內。
