    GST-QKP04氣體滅火控制器

    作者:海灣消防設備 文章來源:http://www.hbwanlei.com/ [ ]
    GST-QKP04氣體滅火控制器技術參數GST-QKP04氣體滅火控制器技術參數GST-QKP04氣體滅火控制器顯示面板GST-QKP04氣體滅火控制器產品特點 GST-QKP04氣體滅火控制器產品實拍

    一、海灣GST-QKP04氣體滅火控制器簡介

    GST-QKP04氣體滅火控制器是海灣公司為適應工程設計的需要而開發的,具有氣體滅火控制功能,可實現4個防火區的氣體滅火控制;本產品為典型的氣體滅火控制裝置,可配接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊等,有聯網功能,可與海灣公司的各種火災報警控制器(聯動型)配套使用,組成火災報警和氣體滅火控制系統。

    二、海灣GST-QKP04氣體滅火控制器技術參數

    1、工作電壓:交流AC220V50/60Hz,允許電壓變化范圍AC187V~AC242V;
    2、功耗:監視狀態功耗≤20W;最大功耗≤120W;
    3、備用電源:2個DC12V/7Ah密封鉛電池;
    4、 氣體噴灑輸出:DC24V/2A,脈沖方式/持續方式,可調;
    5、 電池充電電流:最大300mA;
    5、 液晶屏規格:128×64點,可同屏顯示32個漢字信息;
    7、容量
    GST-QKP04可帶4個區的氣體滅火設備,實現對4個防護區的保護;GST-QKP04/2可帶2個區的氣體滅火設備,實現對2個防護區的保護。其中每個區所帶設備及數量如下:
    電磁閥:1個,額定電壓DC24V,最大電流2A;
    壓力開關:1個,常開觸點,動作時閉合;
    聲光警報器:1~10個,編碼地址范圍1~10;
    氣體噴灑指示燈:1~6個,編碼地址范圍11~20;
    緊急啟/停按鈕和手自動轉換開關:共1~10個,編碼地址范圍21~30;
    輸出模塊:1~6個,編碼地址范圍31~40。
    GST-QKP04最多可同時啟動2個區的氣體滅火設備釋放滅火劑進行滅火。

    8、線制

    9、使用環境
    ü工作溫度:-10℃~50℃
    ü相對濕度≤95%,不凝露
    10、外形尺寸:寬420mm×厚200mm×高590mm



    三、海灣GST-QKP04氣體滅火控制器外形尺寸

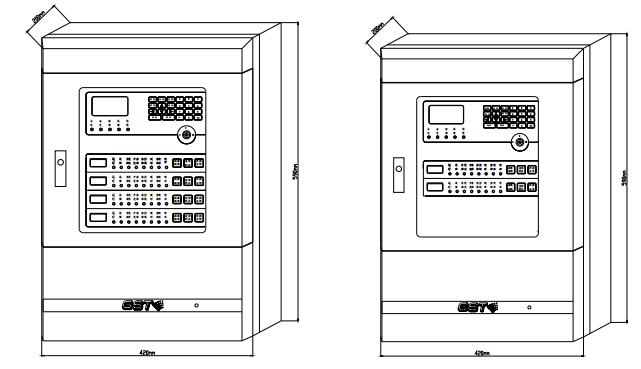

    氣體滅火控制器的外形示意圖如圖5-7所示。左邊為GST-QKP04,右邊為GST-QKP04/2。

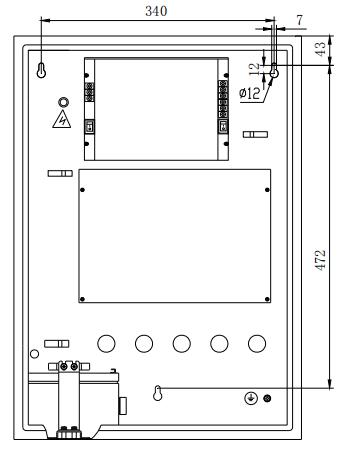

    氣體滅火控制器采用壁掛式安裝,安裝尺寸如圖5-8所示。用3個M6的膨脹螺栓將GST-QKP04固定在牢固的墻壁上,膨脹螺栓的水平間距為340mm,高度相距472mm。

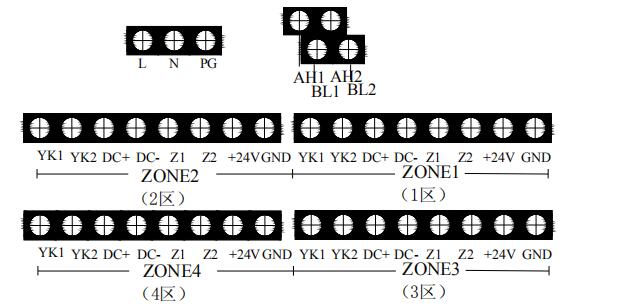

    氣體滅火控制器外接端子如圖5- 9所示。

    其中:
    L、G、N:交流220V接線端子。
    A1、B1/A2、B2:連接火災報警控制器(聯動型)的通訊總線端子。
    Z1、Z2:各區的總線輸出端子,連接緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
    +24V、GND:各區的輔助電源輸出端子,為現場的系統設備如聲光警報器、氣體噴灑指示燈和輸出模塊供電。
    DC+、DC-:各區滅火氣體啟動電磁閥的驅動信號輸出端子,平時該端子間輸出電壓小于DC0.7V,啟動時輸出DC24V電壓且最大2A的信號。終端匹配電阻為4.7kΩ/0.25W。
    YK1、YK2:各區氣體釋放反饋信號輸入端,應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。



    四、海灣GST-QKP04氣體滅火控制器應用方法


    氣體滅火控制器可通過本地網卡與火災報警控制器(聯動型)聯網,接線示意圖如圖5-10所示。

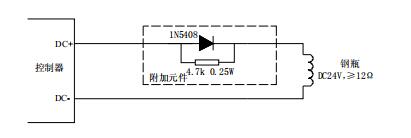

    各區驅動鋼瓶電磁閥有源輸出的布線方式如圖5-11所示。附加元件應置于線路的末端、接近于鋼瓶電磁閥處。

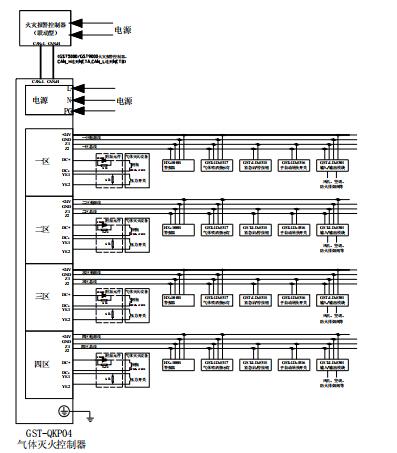

    氣體滅火控制器典型接線圖如圖5-12所示。

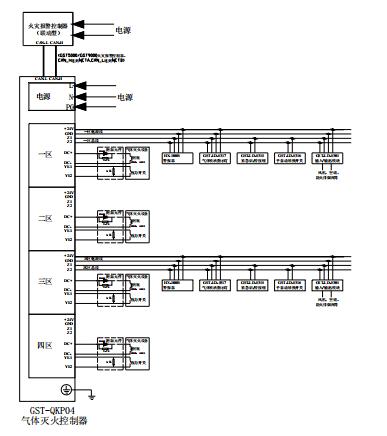

    具有主備兩個鋼瓶組切換使用的氣體滅火控制器系統接線圖如圖5-13所示。通過設置1區和2區關聯、3區和4區關聯可以實現兩鋼瓶組的關聯使用――當啟動主鋼瓶組后沒有檢測到壓力開關的回答信號時氣體滅火控制器會自動啟動備用鋼瓶組。
