海灣GST-LD-8361輸入/輸出模塊
一、海灣GST-LD-8361輸入/輸出模塊產品介紹
GST-LD-8361輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作反饋信號。
二、海灣GST-LD-8361輸入/輸出模塊產品特點
1、插拔式結構設計，安裝方便。
2、兩線制，總線供電。
3、低功耗。
4、電子編碼，占用一個地址點。
5、輸入、輸出均具有檢線功能，輸入端與無源觸點連接，可現場設為常開檢線、常閉檢線或自回答。
三、海灣GST-LD-8361輸入/輸出模塊技術參數
| 型號 | GST-LD-8361 |
| 輸出方式 | 常開觸點輸出，支持脈沖方式、電平方式，脈沖啟動時繼電器吸合時間為10s |
| 輸出容量 | DC30V/2A，正常時觸點阻值為30kΩ，啟動后閉合 |
| 工作狀態指示功能 | 兩個指示燈可以指示模塊的正常、總線電壓低、輸入輸出口故障以及輸入反饋、輸出啟動等多種狀態 |
| 外形尺寸 | 86mm×86mm×43mm（帶底殼） |
| 外殼防護等級 | IP30 |
四、GST-LD-8361輸入輸出模塊接線示意圖

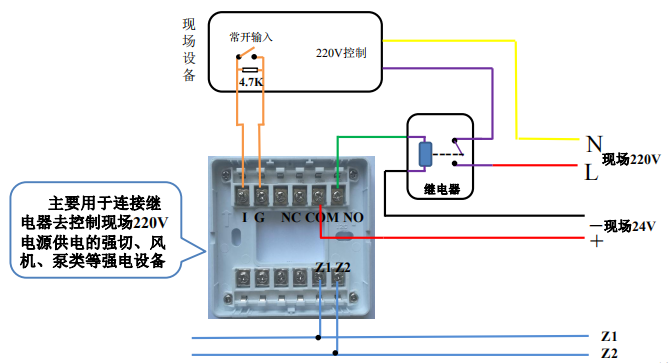

GST-LD-8361模塊采用控制繼電器方式，輸入端為無源常開觸點的接線方法：

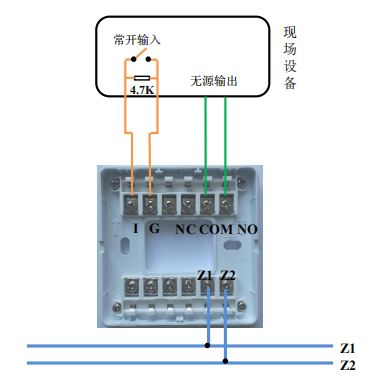

海灣GST-LD-8361模塊采用無源輸出方式，輸入端為無源常開觸點的接線方法：
