海灣JB-QB-GST200壁掛式火災報警控制器(聯動型)
| 型號 | JB-QB-GST200 |
| 液晶屏規格 | 240×160點，可同屏顯示150個漢字信息 |
| 控制器容量 |
a.最大容量為242個地址編碼點 b.可外接64臺火災顯示盤；聯網時最多可接32臺其它類型控制器 c.30個直接手動操作總線制控制點 d.配置6個多線制控制點 |
| 線制 |
a.控制器與探測器間采用無極性信號二總線連接 b.多線制控制點與現場設備采用四線直接連接，其中兩線用于控制啟停設備，另兩線用于接收現場設備的反饋信號，輸出控制和反饋輸入均具有檢線功能 c.控制器與各類編碼模塊采用四總線連接（無極性信號二總線、無極性DC24V電源線） d.控制器與火災顯示盤采用四總線連接（有極性通訊二總線、無極性DC24V電源線） e.與彩色CRT系統通過RS-232標準接口連接，最大連接線長度不宜超過15m |
| 使用環境 |
溫度：0℃～+40℃ 相對濕度≤95%，不結露 |
| 電源 | 主電為交流220V電壓變化范圍＋10%～－15%，內裝DC12V10Ah密封鉛電池作備電 |
| 功耗 | ≤25W |

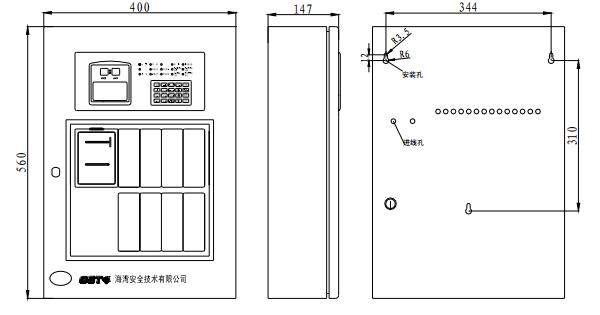

| 外形尺寸 | 380mm×143mm×534mm |
本控制器外部接線端子如下圖：
其中：
L、G、N：交流220V接線端子及交流接地端子；
F-RELAY：故障輸出端子，當主板上NC短接時，為常閉無源輸出；當NO短接時，為常開無源輸出；
A、B：連接火災顯示盤的通訊總線端子；
S+、S-：警報器輸出端子，當主板XS8上1、2腳和4、5腳接短路環時，為常開無源輸出；當主板XS8上2、3腳和5、6腳接短路環時，為帶檢線功能有源輸出，終端需要接0.25W的4.7kΩ電阻，輸出時有DC24V/0.15A的電源輸出；
Z1、Z2：無極性信號二總線端子；
24VIN（+、-）：外部DC24V輸入端子，可為輔助電源輸出提供電源；
24VOUT（+、-）：輔助電源輸出端子，可為外部設備提供DC24V電源，當采用內部DC24V供電時，最大輸出容量為DC24V/0.3A，當采用外部DC24V供電時，最大輸出容量為DC24V/2A；
Cn+、Cn-（n=1~6）：直接控制輸出端子，當采用內部DC24V供電時，輸出容量為DC24V/100mA，當采用外部DC24V供電時，輸出容量為DC24V/1A。帶檢線功能，需接0.25W4.7kΩ終端電阻，不需與GST-LD-8302C切換模塊配接使用。
In1、In2（n=1~6）：無源反饋輸入端子。帶檢線功能，需接0.25W4.7kΩ終端電阻。
布線要求：
a．信號二總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2
b．通訊總線A、B采用阻燃屏蔽雙絞線，截面積≥1.0mm2
c．多線制控制點外接線CN+、CN-、In1、In2采用BV銅芯導線，截面積≥1.0mm2
d．電源線采用阻燃BV線，截面積≥2.5mm2
JB-QB-GST200火災報警控制器(聯動型)安裝使用說明書
